Марка | Котел ТШПМ 3.0 |
Вид топки | Механическая ТШПМ |
Мощность, кВт | 3000 |
Мощность, МВт | 3 |
Мощность, Гкал | 2.6 |
Отапливаемая площадь, м² | 30000 |
Отапливаемый объем, м³ | 90000 |
Тяга | Уравновешенная |
Вид топлива | Уголь |
Низшая теплота сгорания топлива, кКал/кг | 5230 |
КПД, не менее, % | 80 |
Расход топлива, кг/ч | 615 |
Расход условного топлива, кг/ч | 460 |
Температура уходящих газов, °C | 200 |
Расход теплоносителя среды, м³/ч | 104 |
Температура воды, °C | 70-95 |
Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) | 0.1 (1.0) |
Давление рабочей среды, МПа (кгс/cм²) | 0.3-0.6 (3.0-6.0) |
Аэродинамическое сопротивление, Па (мм. вод. ст.) | 450 |
Габаритные размеры, длина*ширина*высота, мм | 4300*2000*2900 |

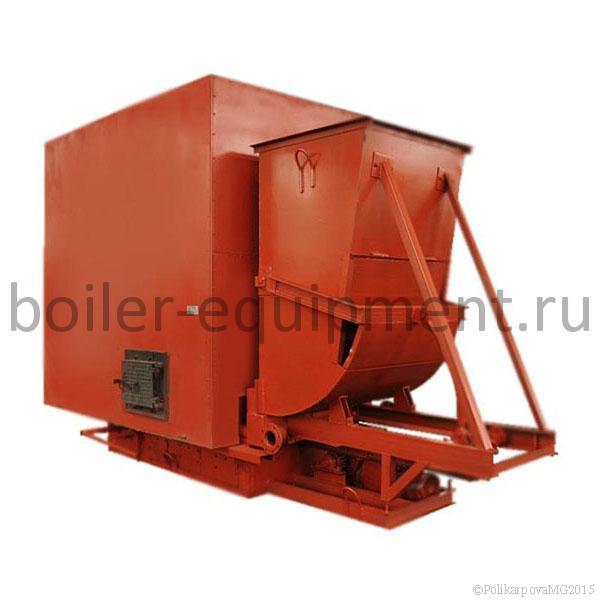

Угольный котел 3 МВт (котел 3000 кВт) предназначен для отопления и горячего водоснабжения. Котел устанавливается в механизированных котельных с топками ТШПМ с шурующей планкой, системами топливоподачи и золошлакоудаления. Угольный котел 3 МВт работает с механической топкой ТШПМ-2,5 применяется в открытых и закрытых системах теплоснабжения с принудительной циркуляцией воды. Отапливаемая площадь котла равна 30000 м2, отапливаемый объем 90000 м3, температура нагрева воды достигает 115° С, рабочее давление 3 - 6 МПа. Основным видом топлива является каменный и бурый уголь.
Угольный котел 3 МВт работает с принудительной тягой, обеспечиваемой вентилятором и дымососом.
Угольный котел 3 МВт поставляется в комплекте с топкой ТШПМ 2,5, КИП, запорной арматурой, предохранительными устройствами. По желанию заказчика котел может быть укомплектован дымососом, золоуловителем, насосами, теплообменником, автоматикой, топливоподачей и шлакоудалением, дымовой трубой и системой газоходов.
Угольный котел 3 МВт с топкой ТШПМ изготавливается из стальных труб и листового проката. В передней части котла имеется топочная часть располагаемая над механической топкой, в задней части котла два пакета конвективного блока, выход газов организован в задней верхней части котла. Котельный блок имеет каркас на котором закрепляются теплоизоляционные материалы, и сверху обшитый листовой сталью. Изоляция не дает наружной стенке нагреваться, температура не поднимается выше чем 30°С. Сверху конвективной части в обшивке котла имеется люк для очистки конвективных пакетов от золовых отложений. Котельный блок устанавливается на топку ТШПМ. Подвод и отвод воды в котел выполняется сверху и сзади котельного блока, множественные перегородки в трубной системе котла обеспечивают высокоскоростную гидравлическую схему котла.
Для обеспечения контроля за безопасной работой котла на подающем и отводящем трубопроводе устанавливается манометр и термометр. Для сброса давления, в случае его повышения на выходе из котла устанавливаются предохранительные клапаны.
Угольный котел 3 МВт с топкой ТШПМ работает с принудительной тягой, обеспечиваемой вентилятором и дымососом.
Принудительная циркуляция обеспечивается сетевым насосом, параметры которого подбираются в зависимости от обслуживаемой сети.
Угольный котел 3 МВт не представляет трудностей в сервисном обслуживании и работе. Топливо подается в котельную с помощью скипового подъемника СКИП, грейфера либо скребкового или ленточного транспортера. Из транспортера топливоподачи топливо попадает в бункер механической топки ТШПМ. Привод топки ТШПМ приводит в движение секторный питатель топлива и шурующую планку. Секторный питатель открывается и на колосниковое полотно поступает топливо. Шурующая планка в котле производит возвратно поступательные движения. Шурующая планка котла представляет собой конструкцию из двух водоохлаждаемых труб круглого сечения и собственно планки в форме треугольника с большим углом наклона передней грани и меньшим углом наклона задней грани. При движении планки в котле по колосниковой решетке топки вперед происходит значительное перемещение частиц угля в горизонтальном направлении, и их подъем и переваливание через планку. Когда шурующая планка движется назад, то уголь смещается не более чем на четверть от величины сдвига в прямом направлении. Для надежного заполнения колосниковой решетки углем, а также осуществления шуровки слоя, делается чередование ходов планки на разную длину с различными интервалами времени. По мере сгорания топлива слой продвигается в конец колосниковой решетки и сбрасывается в канал шлакозолоудаления откуда удаляется в бункер золы и шлака, либо отвал.
Для обеспечения процесса горения в топку котла с топкой ТШПМ вентилятором наддува подается воздух. Дымовые газы удаляются через дымовую трубу с помощью дымососа. Принудительная циркуляция воды обеспечивается сетевым насосом. Подпитка сетевой воды производится подпиточным насосом. В верхних коллекторах устанавливаются воздушные вентили, для спуска попавшего в котел при заполнении его водой воздуха и предотвращения накипеобразования. В нижних коллекторах котла для их очистки от шламовых отложений предусмотрены дренажные вентили. При использовании ряда топлив требуется периодическая очистка конвективных поверхностей нагрева от золошлаковых отложений, для этого сбоку котла есть дверка для их очистки.
Котел поставляется максимальной монтажной готовности. Топка устанавливается на ровную бетонную поверхность, изготавливаются опоры под котел, монтируется котел, конструкция закрепляется анкерными болтами. Подводится трубопровод сетевой воды и монтируется газоход, подключается дутьевой вентилятор и дымосос.
Основными достоинствами угольного котла 3 МВт являются:
Купить угольный котел 3 МВт с ТШПМ вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону 8-800-700-17-43 в отдел сбыта. Транспортирование котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
