Топка ТЛПХ 1,1х3,0
Топка ТЛПХ 1,1х3,0
Цена с НДС: 1749000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка ТЛПХ 1.1x3.0
Вид топки Механическая ТЛПХ
Мощность, МВт 2.7
Диапазон изменения нагрузки, % 50-100
Теплонапряжение колосниковой решетки рекомендуемое, МВт/м² 0.7-1.0 (1.2)
Потери тепла от химического недожега, не более, % 1
Потери тепла от механического недожега, % 10.0-13.5
Выход летучих, не менее, % 20
Влажность топлива, не более, % 25
Зольность топлива, не более, % 25
Содержание мелочи (0-6 мм), не более, % 40
Максимальный размер куска, мм 40
Скорость движения колосникового полотна, м/ч 1.3-19.3
Ширина колосниковой решетки, мм 1100
Расстояние между валами, мм 3000
Активная площадь колосниковой решетки, м² 2.7

Топка ТЛПХ 1,1х3,0

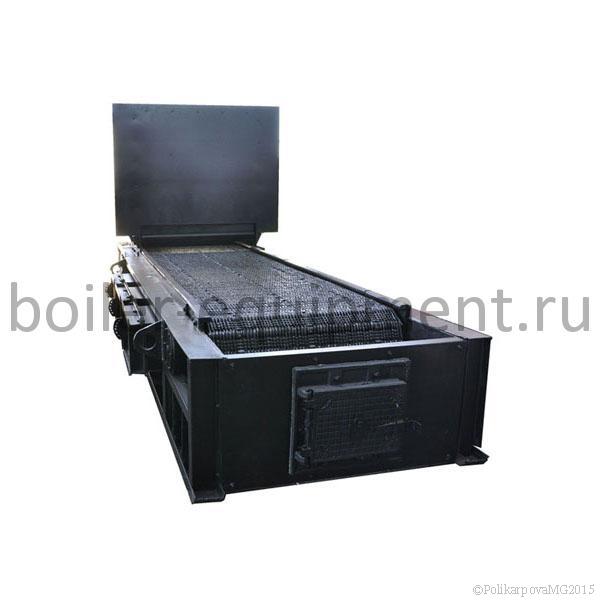

Топка ТЛПХ 1,1х3,0 - это механическая топка с ленточным колосниковым полотном. Топка ТЛПХ 1,1х3,0 устанавливается в механические водогрейные и отопительные стационарные котельные и быстровозводимые котельные, а также применяется в промышленных печах для нагрева воздуха для отопления и сушки материалов в технологических процессах. Топка ТЛПХ 1,1х3,0 обеспечивает подачу топлива на колосниковую решётку, перемещение слоя горящего топлива и сброс золы и шлака при повороте колосникового полотна в канал золошлакоудаления.

Топка ТЛПХ 1,1х3,0 применяется в котельных с механическими транспортерами топливоподачи и шлакоудаления. Топка ТЛПХ 1,1х3,0 предназначена для сжигания каменных и бурых углей. С топкой ТЛПХ 1,1х3,0 могут работать котлы - КВм 1,5, КВм 1,6, КВм 1,8 и Гефест-1,8-95 ТЛПХ. Мощность устанавливаемых водогрейных котлов от 1,5 МВт до 1,8 МВт.

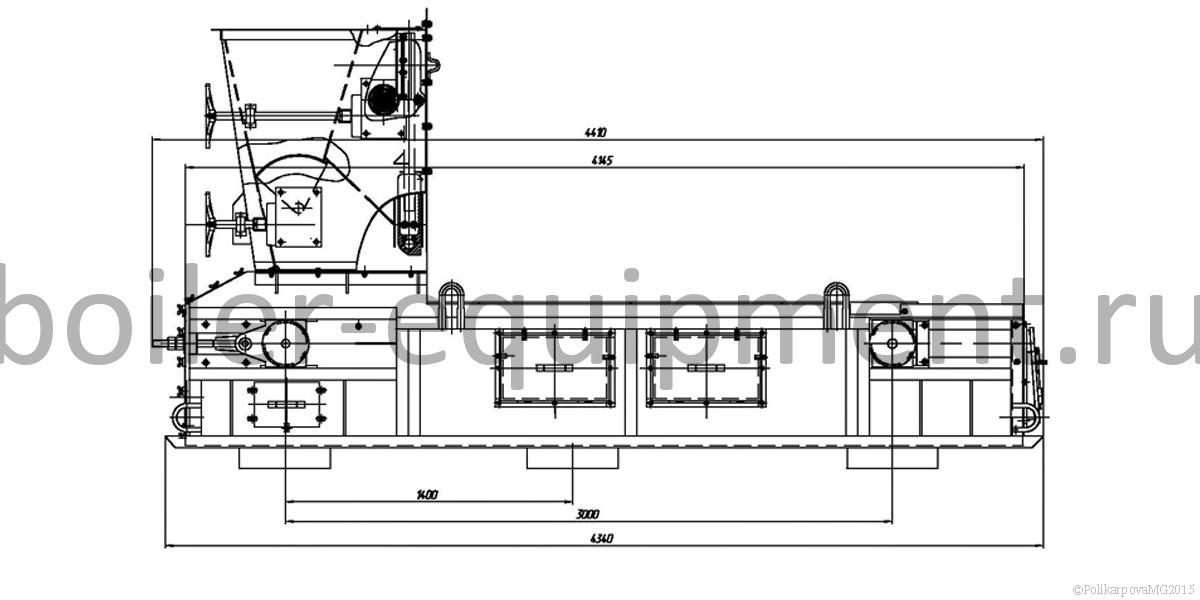

Конструктивные особенности топки ТЛПХ 1,1х3,0

Топка ТЛПХ 1,1х3,0 включает в себя:

  • угольный ящик с редукторами и регулирующей плитой;
  • колосник ведомый 23.1603.006 (081);
  • колосник ведущий 23.1603.007 (084);
  • колосник ведущий 23.1603.008 (080);
  • штыри колосникового полотна;
  • звезды;
  • рама с приводом топки ТЛПХ;
  • ведущий и ведомый вал;
  • автоматику топки.

С помощью транспортера топливоподачи уголь подается в угольный ящик топки ТЛПХ 1,1х30. Через угольный ящик самостоятельно осуществляется погрузка топлива на передвигающиеся колосниковое полотно. Уголь на колосниковом полотне сжигается в слое 100-200 мм, при поперечной схеме движения слоя топлива и потоков воздуха в верхнем зажигании. Поддержание определенной толщины слоя топлива на колосниковой решетке топки ТЛПХ осуществляется с помощью регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи редукторов. Количество подаваемого в топку ТЛПХ топлива может меняться, при изменении скорости движения колосникового полотна.

Воздух для горения подается в камеры, которые расположены под колосниковой решеткой. Воздух поступает непрерывным потоком, иначе может произойти спекание слоя и пережог колосников. Количество подаваемого воздуха регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котельной установки. Под верхней ветвью колосникового полотна располагаются дутьевые короба с зонами дутья и поворотными шиберами. Подвод воздуха под топку ТЛПХ 1,1-3,0 односторонний, c противоположной стороны предусмотрены окна для очистки дутьевых коробов от провала золы.

В передней части рамы топки ТЛПХ 1,1х3,0 на боковых щеках расположены окна для ремонта колосникового полотна. Окна для очистки от провала закрыты люками, а окна для ремонта в передней части закрыты крышками.

Удаление шлака с колосниковой решетки топки ТЛПХ 1,1х3,0 происходит в задней части топки за счет движения колосникового полотна при его повороте вокруг ведущего вала, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Купить топку ТЛПХ 1,1х3,0 вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону 8-800-700-17-43 в отдел сбыта. Транспортирование топок и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
