Топка ТШПМ-1,5

Топка ТШПМ-1,5
Топка ТШПМ-1,5
Цена с НДС: 319000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка ТШПМ-1.5
Мощность, МВт 1.5
Вид топки Механическая ТШПМ
Вид топлива Каменный и бурый уголь
Коэффициент избытка воздуха за топкой, не более 1.4
Активная площадь колосниковой решетки, м² 1.31
Скорость движения колосникового полотна, м/ч 1.3...19.3
Давление воды для охлаждения решетки и планки, МПа (кгс/см²) 0.6 (6.0)
Установочная мощность, кВт 3
Режим работы Наладочный и автоматический
Габаритные размеры, длина*ширина*высота, мм 4200*1100*27000
Масса, т 1.85

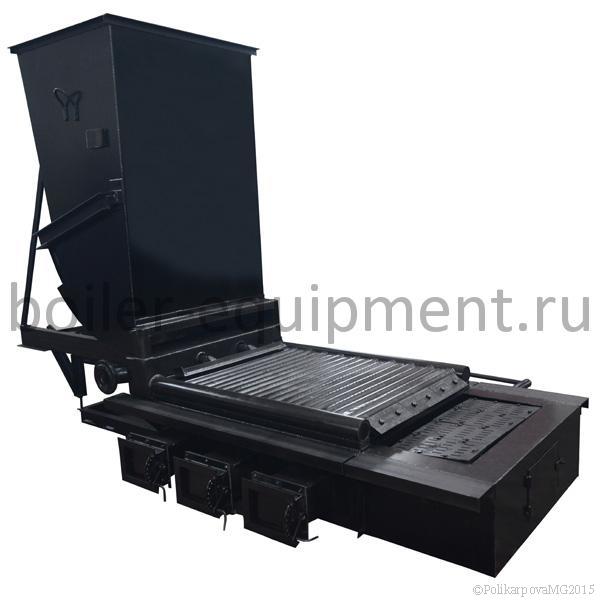

Топка ТШПМ-1,5

Топка ТШПМ-1,5 - это механическая топка с шурующей планкой. Топка ТШПМ устанавливается в механические водогрейные и отопительные стационарные котельные, а также модульные котельные. Топка ТШПМ-1,5 обеспечивает автоматическую подачу топлива на топочную решётку, шурование и перемещение слоя горящего топлива и сброс золы и шлака при помощи шурующей планки с электромеханическим приводом.

Топка ТШПМ-1,5 применяется в котельных с механическими транспортерами топливоподачи и шлакоудаления. Топка предназначена для сжигания каменных и бурых углей. С топкой ТШПМ могут работать как стальные водотрубные котлы типа КВ, КВС, котлы Гефест, так и чугунные секционные котлы Братск, Братск М.

Конструктивные особенности топки ТШПМ 1,5

Топка ТШПМ-1,5 включает в себя:

  • водоохлаждаемую решетку;
  • основание топки;
  • шурующую планку;
  • каретку топки;
  • раму привода;
  • привод каретки;
  • угольный бункер;
  • вентилятор;
  • щит управления.

Системой топливоподачи котельной в бункер топки подается топливо. Для создания запаса топлива и подачи его на решетку при помощи секторного питателя, устанавливают бункер. Секторный питатель приводится в движение тягой.

Необходимое для движения шурующей планки и секторного питателя усилие, создается приводом топки ТШПМ-1,5.

При движении шурующей планки вперед слой топлива, который лежит на решетке, начинает производить волнообразные движения, это способствует его перемешиванию, а при обратном движении планки часть раскаленного топлива с середины решетки перемещается к фронту. За счет этого улучшаются условия воспламенения новых порций угля, поступающих на решетку, раскаленные частицы являются очагами воспламенения свежего топлива.

При движении планки назад, топливо смещается на 15-25% от величины сдвига в прямом направлении. Зола и шлак сбрасываются с решетки в канал золошлакоудаления.

Автоматика топки регулирует движение планки. Для более надежного заполнения решетки топливом, а также осуществления шуровки слоя происходит чередование ходов планки на разную длину. Выбор движения планки определяется в зависимости от характеристик топлива, длины решетки и тепловой нагрузки топки.

В топке ТШПМ-1,5 предусмотрены устройства независимого регулирования объема дутьевого воздуха по зонам горения, подаваемого вентилятором под решетку и подача вторичного воздуха в зону горения над решеткой. Диапазон регулирования мощности топки обеспечивается изменением интервала времени между циклами хода шурующей планки и объема подачи дутьевого воздуха в зоны горения топлива.

При прекращении подачи электроэнергии и отклонениях от допустимых значений давления, температуры воды на выходе из котла, разрежения в топочной камере, автоматика безопасности обеспечивает отключение дутьевого вентилятора, автоматической подачи топлива и включение светозвуковой сигнализации.

В комплект поставки топки ТШПМ-1,5 входит: блок топочный ТШПМ-1,5 в сборе с опорной рамой, каретка, привод, планка шурующая, угольный бункер, запорная арматура, приборы КИП, щит автоматики, вентилятор ВЦ 14-46 № 2,4 с эл. дв. 4/3000, паспорт и инструкция по эксплуатации топки ТШПМ-1,5.

Купить топку ТШПМ-1,5 вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону 8-800-700-17-43 в отдел сбыта. Транспортирование топок и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
