Скреперный подъемник

Скреперный подъемник
Скреперный подъемник
Цена с НДС: 900000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка Скреперный подъемник
Производительность от, м³/ч 5 до 7
Объем ковша от, м³ 0,35 до 0,5
Угол подъема до, ° 75
Тяговое усилие лебедки, Н 24
Режим работы Автоматический, полуавтоматический.
Масса, кг 5550

Скреперный подъемник

Скреперный подъемник предназначен для погрузки, транспортировки, разгрузки золы и шлака в угольных котельных.

Удаление золы и шлака в золовой бункер осуществляется ковшом, который движется по направляющим в шлакосборном канале. Шлакосборный канал постоянно заполняют водой, что исключает подсос воздуха в топку котла и спекание шлака, исключает задымленность в зольных помещениях.

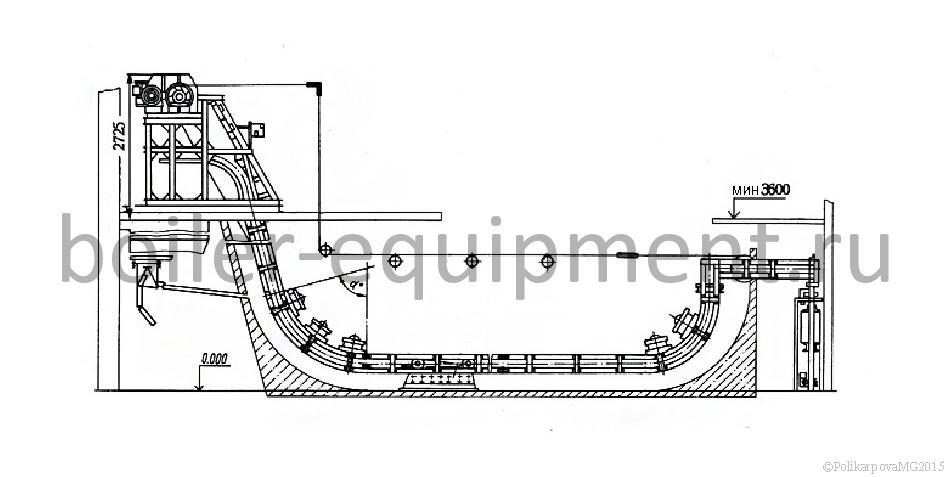

Конструкция скреперного подъемника

Установка скреперно - ковшовая ПСКМ состоит из узлов: головной участок, поворотный участок, щеки прямолинейного участка, однобарабанная реверсивная лебедка, односекторный затвор, ковш, канат, поддерживающие блоки диаметром 16 см с рамой, направляющие блоки диаметром 30 см с рамой, хвостовой участок, в котором имеется натяжное устройство.

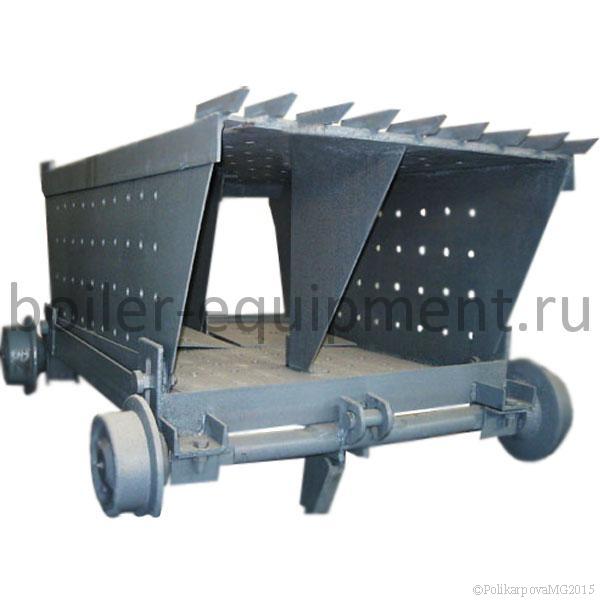

Ковш скреперного устройства ПСКМ

Ковш свободно поворачивается около оси, которая присоединена к тяговой раме. Когда ковш перемещается в горизонтальном направлении, то при захватывании шлака его задний конец поднимается кверху, подходя к наклонной плоскости, упорная рама, жестко связанная с ковшом, упирается в направляющие, приводя таким образом ковш в горизонтальное положение и тем облегчая его движение по наклонной части канала.

Ковш состоит из двух частей короба рамы. На раме ковша при помощи болтов крепятся оси в сборе - передняя и задняя. Обе оси дополнены катками с ребордами. На задней оси закрепляются клиновые муфты, предназначенные для крепления ковша с канатом. Весь короб не включает в себя наличие передней панели.

Задняя стенка ковша откидывается внутрь при помощи шарниров. Откидывание в противоположную, внешнюю сторону невозможно из-за упора на днище короба.

Днище короба оборудовано зубьями для рыхления шлакозольных остатков на дне канала.

Передняя часть короба, во время вертикального нахождения подвижна относительно рамы, что в свою очередь значительно снижает коэффициент сопротивления, оказываемый на прохождение ковша в канале при использовании холостого хода.

С целью улучшения показателей ковша и облегчения стока воды во время его движения по наклонной части, боковые стенки, а также нижняя стенка ковша имеют перфорацию.

Натяжное устройство хвостового участка подъемника ПСКМ состоит из рамы с блоком диаметра 50 см. с рамой. Короб натяжного устройства свободно и беспрепятственно скользит по направляющим рамы. Заливаемый в короб материал с массой до 800 кг создает необходимое усилие для должного натяжения канатов, что в свою очередь способствует наиболее устойчивому положению каната в ручьях поддерживающих и направляющих блоков.

Отключающие устройства используются для аварийной остановки лебедки при условии обрыва или значительной вытяжке каната, а также в случае заклинивания ковша в канале.

Скреперные подъемники ПСКМ выпускаются следующих моделей:

  • ПСКМ-0,35-75° - 900; ПСКМ-0,35-65° - 900; ПСКМ-0,5-75° - 900; ПСКМ-0,5-65° - 900;
  • ПСКМ-0,35-75° - 700; ПСКМ-0,35-65° - 700; ПСКМ-0,5-75° - 700; ПСКМ-0,5-65° - 700.

Купить скреперный подъемник вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону 8-800-700-17-43 в отдел сбыта. Транспортирование шлакоудаления и топливоподачи и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
