Циклон ЦН-15-300-1УП

Циклон ЦН-15-300-1УП
Циклон ЦН-15-300-1УП
Цена с НДС: 27500 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка ЦН-15-300-1УП
Вид Циклон ЦН
Внутренний диаметр цилиндрической части, мм 300
Количество в группе, шт 1
Производительность максимальная, м³/с 0.28
Производительность минимальная, м³/с 0.17
Камера очищенного газа Улитка
Рабочий объем бункера, м³ 0.1
Запыленность газа для слабослипающейся пыли, г/м³ 1000
Максимальная температура очищаемого газа, °С 200
Запыленность газа для среднеслипающейся пыли, г/м³ 250
Запыленность газа для крупноабразивной пыли, г/м³ 2-3 раза ниже допустимой
Оптимальная скорость в обычных условиях, м/с 3.5-4
При работе с абразивной пылью, м/с 2.5
Максимальное давление, кгс/м² (5 кПа) 500
Коэффициент гидравлического сопротивления, % 175
Габаритные размеры, длина*ширина*высота, мм 692*692*2493
Масса, кг 170

Циклон ЦН-15-300-1УП

Циклоны ЦН-15-300-1УП применяют для фильтрации запыленного воздуха. Также циклоны ЦН-15-300-1УП производят сухую очистку газов и воздуха, которые выделяются при обжиге, агломерации, сушке, сжигании топлива и других процессах производства. Циклоны ЦН-15-300-1УП, являются пылеуловителями в различных отраслях промышленности: черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Циклоны ЦН 15-300-1УП являются пылеуловителями, которые имеют достаточно простую конструкцию, не требуют расходных материалов, а потому их эксплуатация достаточно дешева. Циклоны применяют для безотходного производства, так как некоторые виды пыли, собранные пылеуловителем, проходят стадию обработки.

Не допустимо использование циклонов типа ЦН 15-300-1УП в местах подверженных взрыву, для улавливания больших частиц пыли. Более эффективная фильтрация, зависит от размеров частиц пыли.

Конструктивные особенности циклонов ЦН-15-300-1УП

В зависимости от производительности по газу или от условий использования пылеуловителей производят циклоны одиночного или группового исполнения - 2, 4, 6 и 8 циклонов. Групповые циклоны имеют камеру очищенного воздуха, в виде "улитки" или сборника, поэтому способны произвести очистку больших объемов газов. Одиночные циклоны ЦН имеют только "улитку".

В зависимости от температуры вокруг циклона ЦН-15-300-1УП, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).

Конструкция циклона ЦН-15-300-1УП рассчитана на температуру до 400 °С и разряжение (относится к давлению) 5(500) кПа (кгс/м2). Циклоны могут быть как левого, так и правого исполнения.

При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны следует устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем.

Циклон ЦН-15-300-1УП производят с вращением потока газов "правого" типа.

Бункер циклона ЦН-15 делается в форме пирамиды.

Циклон ЦН-15-300-1УП циклон одиночного исполнения с внутренним диаметром 300 мм. С камерой очищенного воздуха в виде "улитки".

Условное обозначение циклона ЦН-15-300-1УП

Ц - обозначение циклона

Н - обозначение конструкции НИИОгаза

15 - наклон входного патрубка относительно горизонтали (угол наклона в градусах)

300 - обозначается внутренний диаметр цилиндрической части циклона ( в мм.);

1 - количество циклонов в группе

У - камера очищенного газа - "улитка"

П - пирамидальная форма бункера

Основные параметры циклона ЦН-15-300-1УП

  • Температура очищаемого газа, °С не более 400
  • Давление (разрежение), кПа (кгс/м2) не более 5 (500)
  • Массовая концентрация пыли в очищаемом газе, г/м3:

для слабослипающихся пылей не более 1000
для среднеслипающихся пылей 250

  • Коэффициент гидравлического сопротивления:

с "улиткой" - 175 со сборником - 182 для одиночных циклонов - 147.

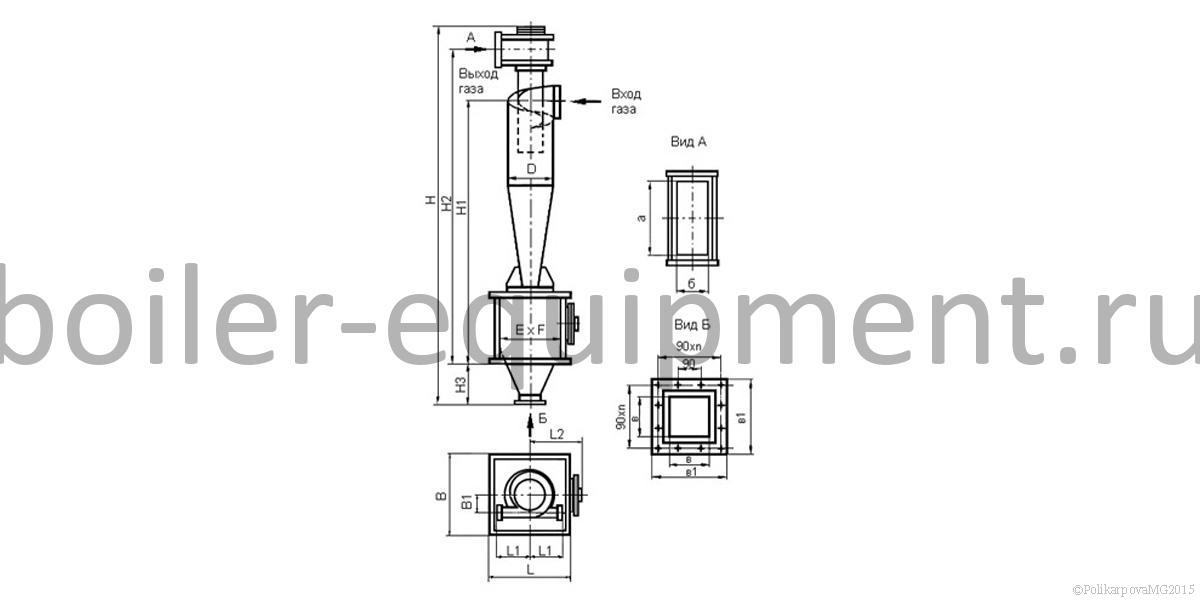

Габаритные и присоединительные размеры циклона ЦН 15-300-1УП

Наименование L B H H1 H2 H3 D D1 E
Циклоны ЦН 15-300-1УП 692 692 2493 1770

2003

360 300 172 600

Наименование F a b L1 L2 B1
B
B1
Масса, кг
Циклоны ЦН 15-300-1УП 600 206 86 230 489 111 200 310 170



Купить циклоны ЦН-15-300-1УП вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону 8-800-700-17-43 в отдел сбыта. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
