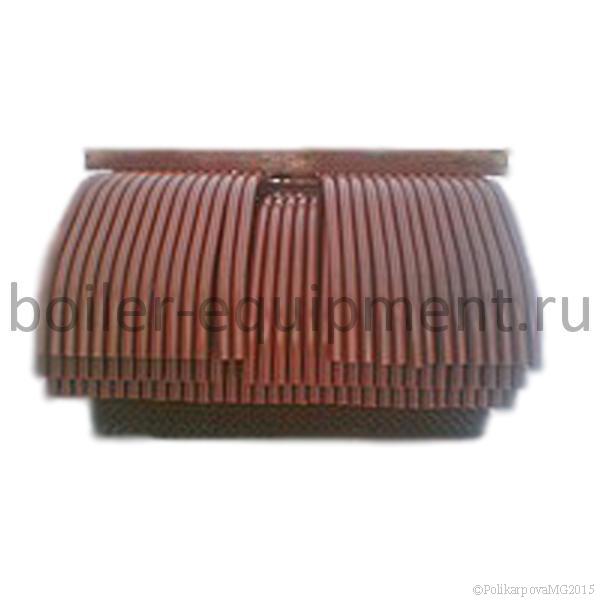

Трубы котлов ДКВР 20-13

Трубы котлов ДКВР 20-13
Трубы котлов ДКВР 20-13
Цена с НДС: 981000 q
Данный товар вы можете купить на нашем заводе.

Отправьте нам заявку и мы перезвоним вам в ближайшее время.

Имя
Телефон
Позвонить мне

Технические характеристики

Марка Трубы котлов ДКВР 20-13
Тип Трубы котлов ДКВР

Трубы котлов ДКВР 20-13

Ремонтные трубы котлов ДКВР 20-13 представляют собой кипятильные, экранные и опускные трубы. В экранных и конвективных поверхностях нагрева образуется насыщенный пар или вода определенной температуры. Опускные трубы котлов - трубы в которых вода и пароводяная смесь опускается из барабанов котлов вниз в процессе циркуляции.

Дымовые трубы ДКВР 20-13 применяют для замены выработавших свой ресурс элементов паровых котлов предлагаем вам ремкомплекты трубных систем.

Трубы котлов состоят из стальных бесшовных труб 2,5 ГОСТ 8732 и 8734. Экранные поверхности нагрева располагаются в топочной камере котла, в зависимости от типа котла существуют боковые экраны - левый, правый и задний экран. Конвективные поверхности нагрева - кипятильные трубы располагаются в конвективной части котлов.

Трубы котла ДКВР 20-13, ремонтный комплект

Масса труб котла ДКВР 20-13, кг
№ позиции № позиции по БиКЗ Диаметр трубы DHхS Вес, кг Количество труб на котел, шт Общая масса труб, кг
Трубы конвективные
1 2 51х2,5 5,3 84 445,2
2 3 51х2,5 5,4 84 453,6
3 4 51х2,5 5,6 84 470,4
4 5 51х2,5 5,9 84 495,6
5 6 51х2,5 ,3 84 529,2
6 7 51х2,5 6,76 84 567,84
7 8 51х2,5 7,35 84 617,4
8 9 51х2,5 8,08 84 678,72
9 10 51х2,5 8,86 84 744,24
10 11 51х2,5 9,00 82 738,00
11 12 51х2,5 11,6 32 371,20
12 13   10,3 2 20,26
Итого: 872 6131,4
Трубы экранные боковые - черт. 00.9050.032
  7 51х2,5 18,8 1 18,8
  8 51х2,5 19,0 2 38,0
  4 51х2,5 18,8 23 432,4
  5 51х2,5 13,0 28 364,0
  6 51х2,5 13,2 18 237,6
  9 51х2,5 13,05 1 13,05
  10 51х2,5 13,05 1 13,05
  11 51х2,5 13,15 2 26,3
  12 51х2,5 13,15 2 26,3
Трубы экранные боковые - черт. 00.9050.036
  3 51х2,5 18,8 27 507,6
  4 51х2,5 13,0 27 351,0
  5 51х2,5 13,2 12 158,4
  6 51х2,5 18,85 1 18,85
  7 51х2,5 13,05 2 26,10
  8 51х2,5 13,05 1 13,05
  9 51х2,5 13,15 2 26,3
Итого: 150 2271,7
Трубы экранные фронтовые
  3 51х2,5 6,4 9 57,6
  4 51х2,5 6,9 24 165,6
Итого: 33 223,2
Трубы экранные задние
  3  51х2,5 16,77 8 134,16
  4 51х2,5 16,36 4 65,44
  5 51х2,5 16,95 2 33,90
  6 51х2,5 16,58 1 16,58
  7 51х2,5 16,85 1 16,85
  8 51х2,5 16,44 1 16,44
  9 51х2,5 16,44 1 16,44
  10 51х2,5 16,85 1 16,85
  11 51х2,5 16,58 1 16,58
Итого: 20 333,24
Всего на котел 1075 8968,54

Существуют различные модификации котлов ДКВР 20-13, масса трубной системы для разных модификаций различна.

Стоимость комплекта трубной системы котлов ДКВР 20-13 рассчитывается за килограмм трубы.

Купить трубы котлов ДКВР 20-13 вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону 8-800-700-17-43 в отдел сбыта. Транспортирование труб котлов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
