Циклоны ЦН-11

Циклон ЦН-11-200-1УП
Циклон ЦН-11-200-1УП

Циклон ЦН-11-200-1УП - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

15000q
Циклон ЦН-11-300
Циклон ЦН-11-300

Циклон ЦН-11-300 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

Циклон ЦН-11-400
Циклон ЦН-11-400

Циклон ЦН-11-400 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

Циклон ЦН-11-500
Циклон ЦН 11-500

Циклон ЦН-11-500 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

Циклон ЦН-11-600
Циклон ЦН-11-600

Циклон ЦН-11-600 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

Циклон ЦН-11-700
Циклон ЦН 11-700

Циклон ЦН-11-700 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

Циклон ЦН-11-800
Циклон ЦН-11-800

Циклон ЦН-11-800 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

Циклон ЦН-11-900
Циклон ЦН 11-900

Циклон ЦН-11-900 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

Циклон ЦН-11-1000
Циклон ЦН-11-1000

Циклон ЦН-11-1000 - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

Циклон ЦН-11-1200-1УП
Циклон ЦН-11-1200-1УП

Циклон ЦН-11-1200-1УП - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

158000q
Циклон ЦН-11-1400-1УП
Циклон ЦН-11-1400-1УП

Циклон ЦН-11-1400-1УП - воздухоочиститель, используемый в промышленности для очистки газов или жидкостей от взвешенных частиц.

211000q
Не знаете, как выбрать котельное оборудование, которое вам нужно?

Оставьте ваши контактные данные и наши менеджеры свяжутся с вами

Имя
Телефон
Позвонить мне
Батарейные циклоны
Батарейные циклоны
Циклоны ЦН
Циклоны ЦН 15
Циклоны ЦН 11

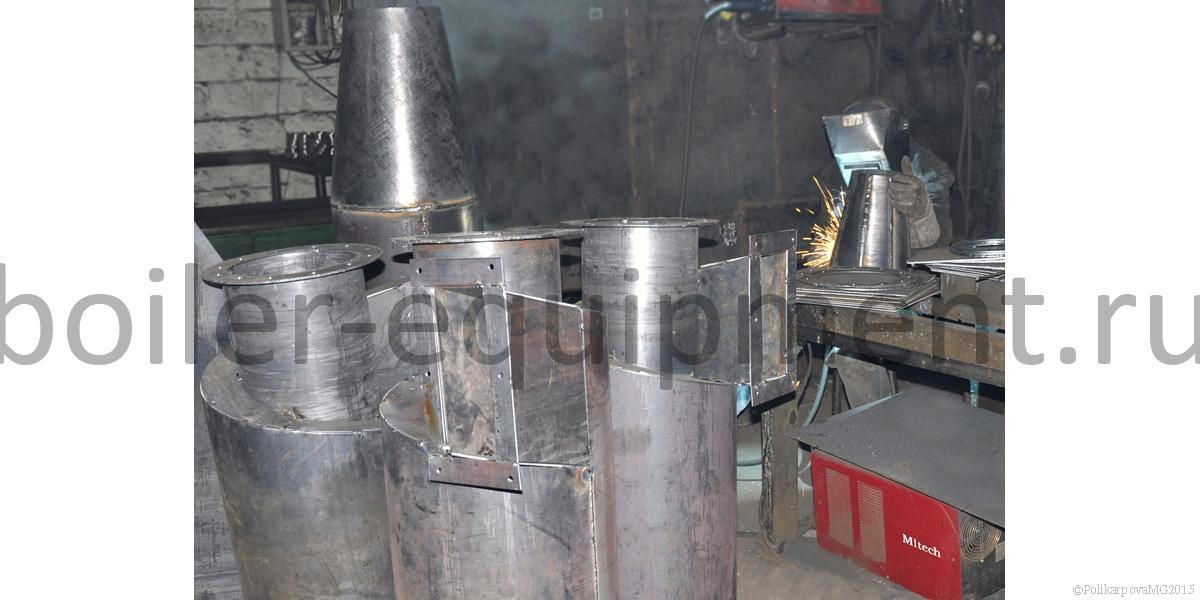

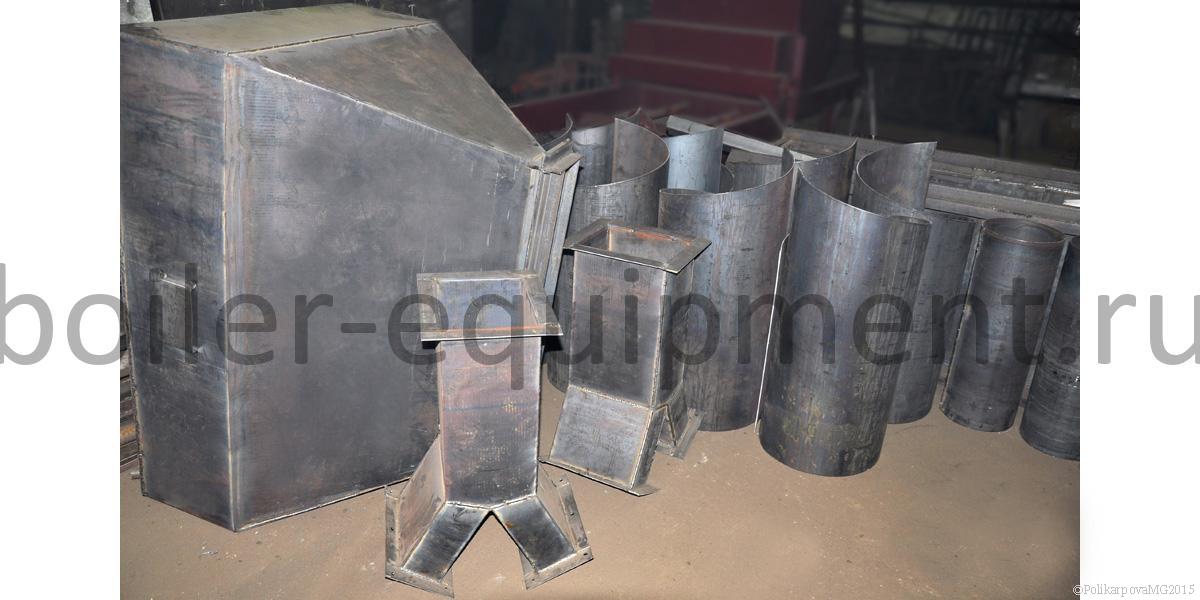

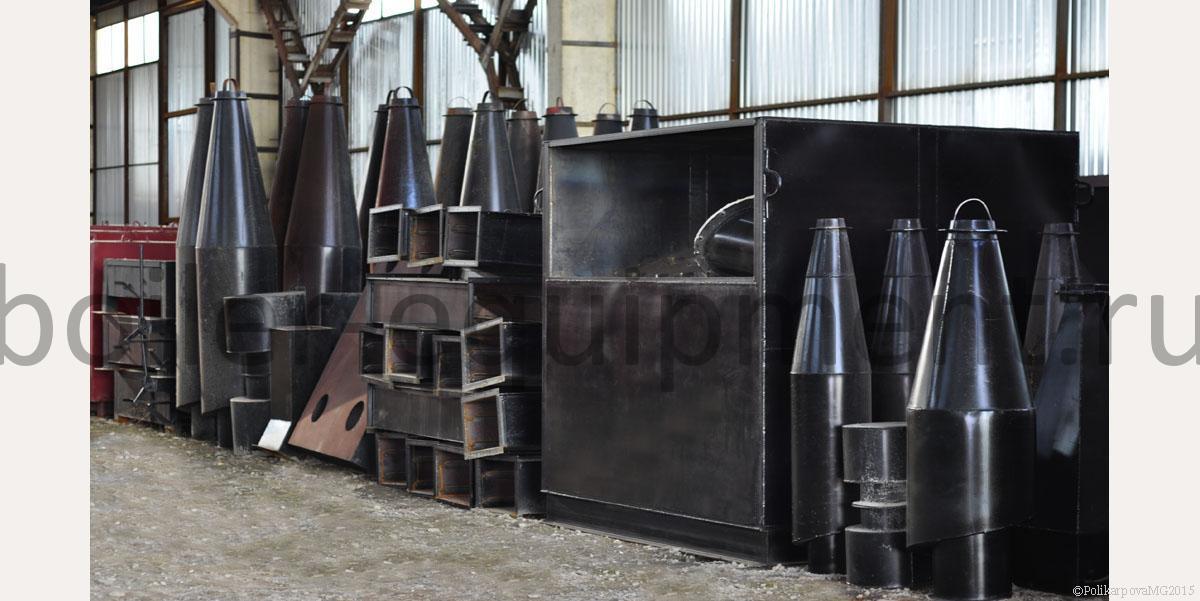

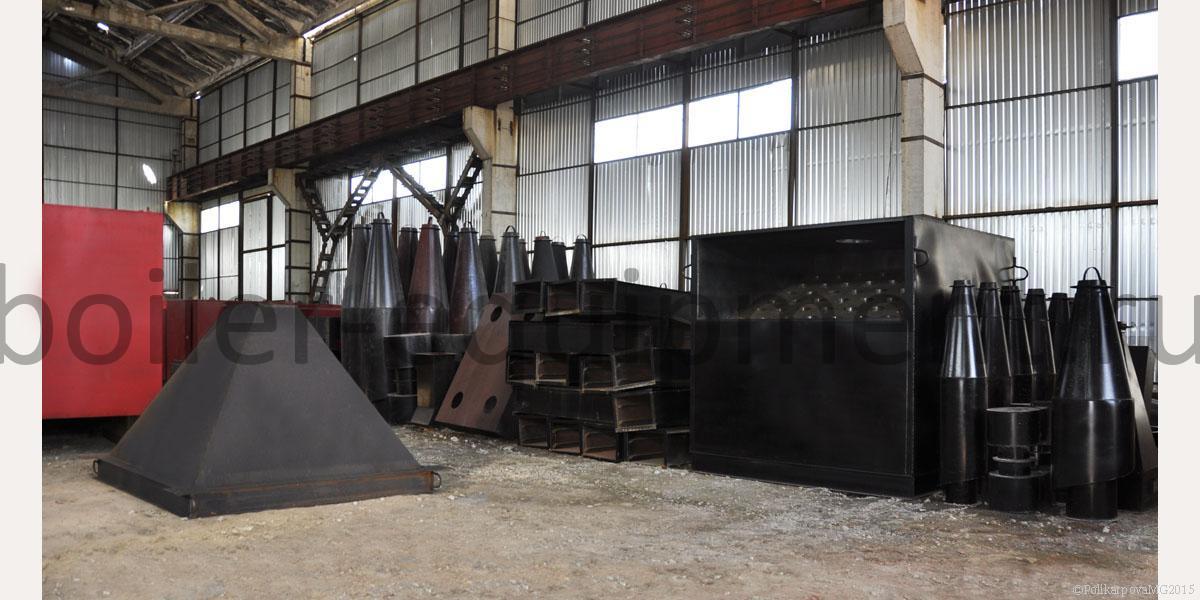

Циклон ЦН. Заготовки

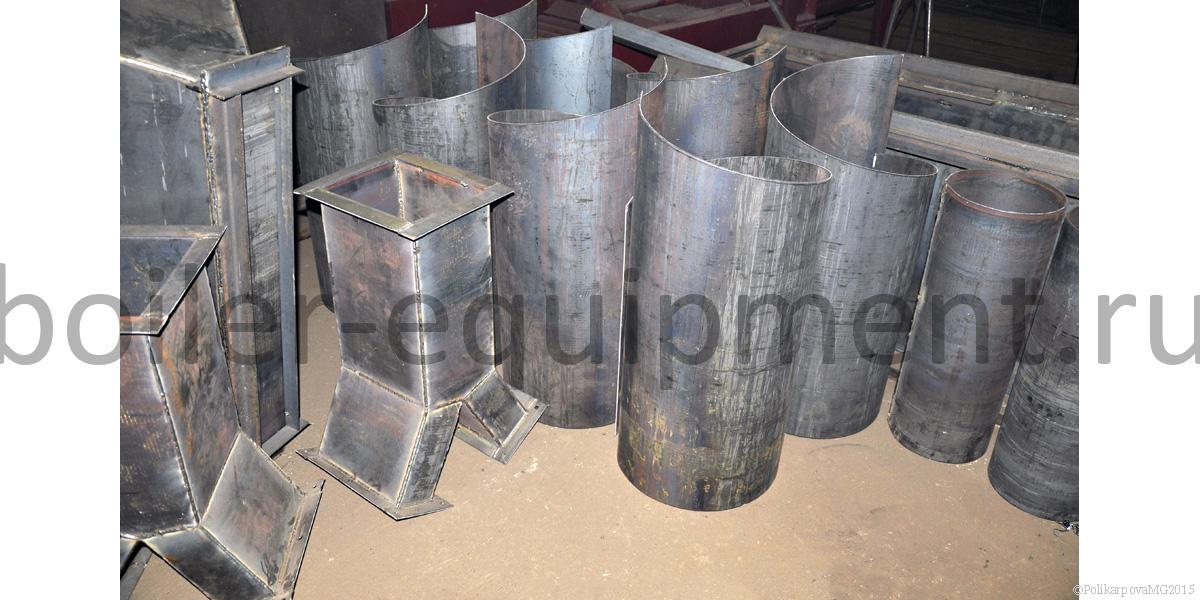

Циклон ЦН. Заготовки

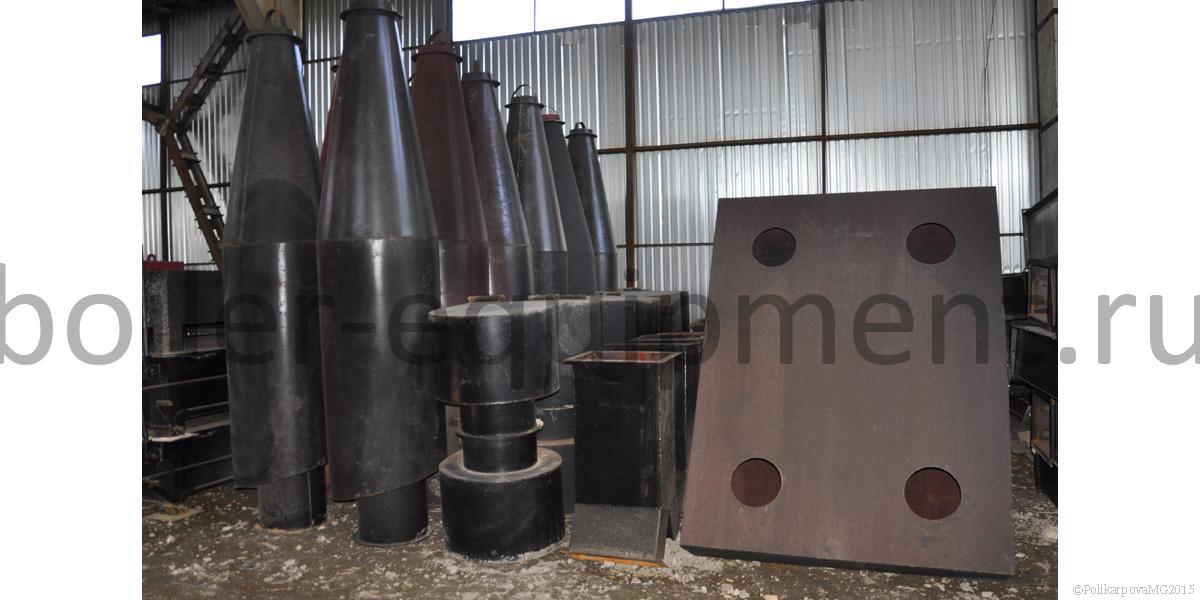

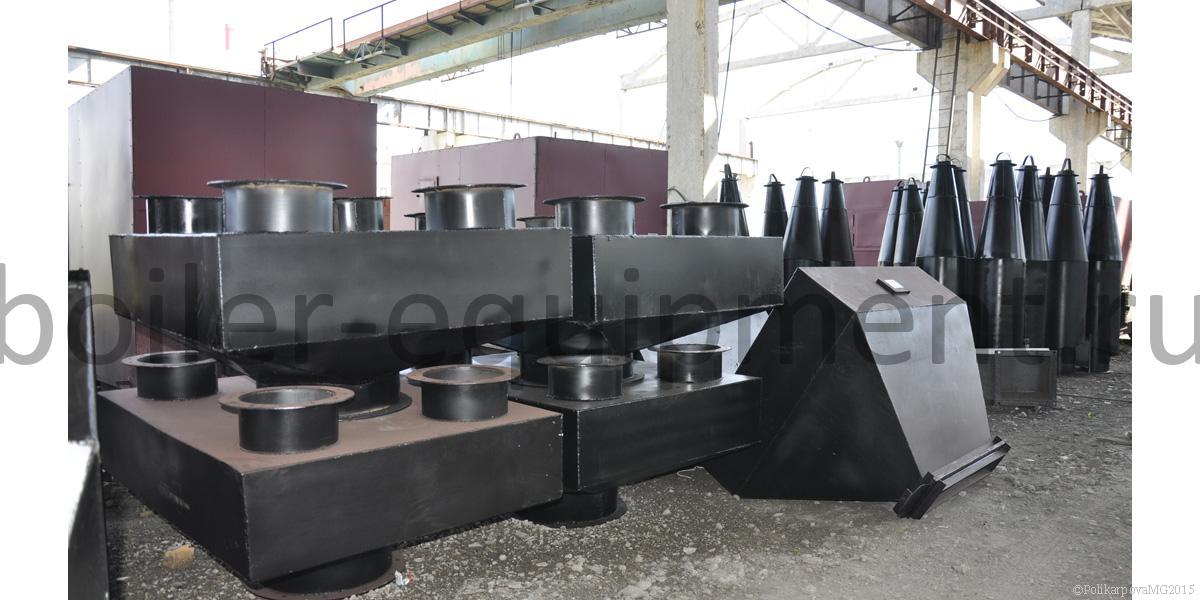

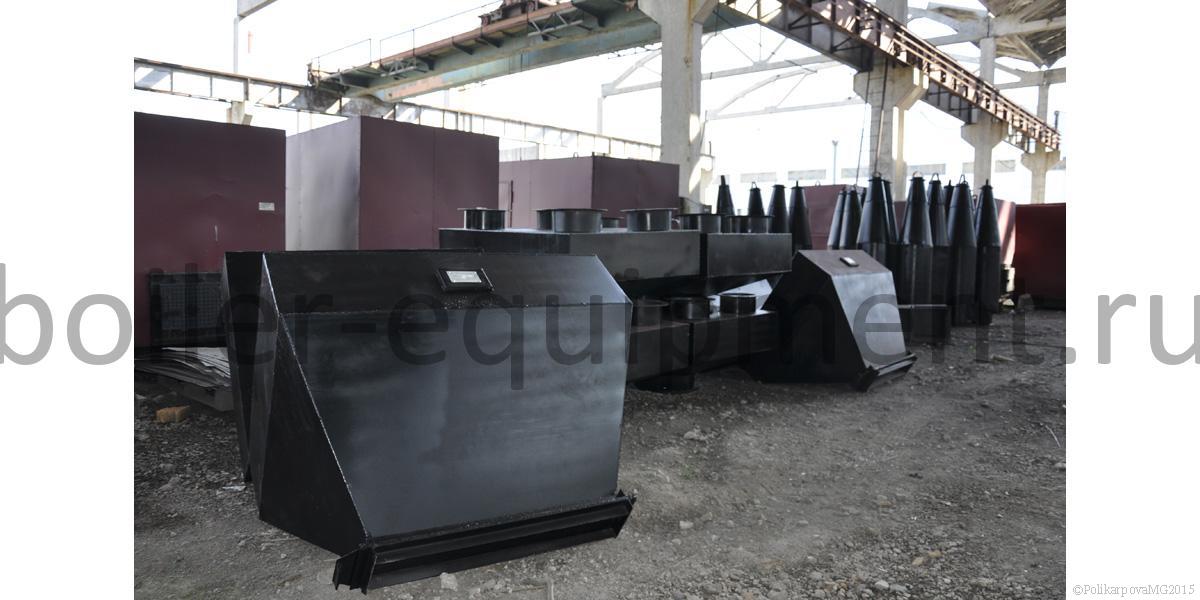

Циклон ЦН 15. Детали готовые к сборке

Циклоны ЦН 11

Циклоны ЦН 11 применяют для фильтрации запыленного воздуха. Также циклоны ЦН 11 производят сухую очистку газов и воздуха, которые выделяются при обжиге, агломерации, сушке, сжигании топлива и других процессах производства. Циклоны ЦН 11, являются пылеуловителями в различных отраслях промышленности: черной и цветной металлургии, химической, нефтяной, машиностроительной промышленности, на предприятиях энергетики и других.

Циклоны ЦН 11 работают под действием центробежной силы. Циклоны применяют для безотходного производства, так как некоторые виды пыли, собранные пылеуловителем, проходят стадию обработки.

Не допустимо использование циклонов типа ЦН 11 в местах подверженных взрыву, для улавливания больших частиц пыли. Более эффективная фильтрация, зависит от размеров частиц пыли.

Циклон ЦН 11. Технические характеристики

Типоразмер циклона ЦН 11 Производительность,м³/ч Рабочий объем бункера, м³ Масса, кг
V=2,5 м/с V=4 м/с
Циклон ЦН-11-200-1УП 280 450 0,16 150
Циклон ЦН-11-300-1УП 630 1000 0,17 170
Циклон ЦН-11-400-1УП 1100 1800 0,17 260
Циклон ЦН-11-500-1УП 1800 2800 0,21 370
Циклон ЦН-11-600-1УП 2500 4100 0,33 500
Циклон ЦН-11-700-1УП 3500 5500 0,47 650
Циклон ЦН-11-800-1УП 4500 7200 0,56 800
Циклон ЦН-11-900-1УП 5700 9200 0,64 980
Циклон ЦН-11-1000-1УП 7100 11300 0,72 1170
Циклон ЦН-11-1200-1УП 10200 16200 1,07 1600
Циклон ЦН-11-1400-1УП 16900 22200 1,42 2130
Циклон ЦН-11-300-2УП 1270 2000 0,2 270
Циклон ЦН-11-300-2СП 1270 2000 0,2 290
Циклон ЦН-11-400-2УП 2300 3600 0,31 440
Циклон ЦН-11-400-2СП 2300 3600 0,31 450
Циклон ЦН-11-500-2УП 3500 5600 0,5 660
Циклон ЦН-11-500-2СП 3500 5600 0,5 650
Циклон ЦН-11-600-2УП 5100 8100 0,6 870
Циклон ЦН-11-600-2СП 5100 8100 0,6 840
Циклон ЦН-11-700-2УП 6900 11100 0,83 1120
Циклон ЦН-11-700-2СП 6900 11100 0,83 1070
Циклон ЦН-11-800-2УП 9000 14400 1,15 1440
Циклон ЦН-11-800-2СП 9000 14400 1,15 1380
Циклон ЦН-11-900-2УП 11400 18300 1,45 1780
Циклон ЦН-11-900-2СП 11400 18300 1,45 1700
Циклон ЦН-11-1000-2УП 14400 22800 1,94 2100
Циклон ЦН-11-400-4УП 4500 7200 0,54 820
Циклон ЦН-11-400-4СП 4500 7200 0,54 810
Циклон ЦН-11-500-4УП 7000 11300 0,77 1190
Циклон ЦН-11-500-4СП 7000 11300 0,77 1120
Циклон ЦН-11-600-4УП 10200 16300 1,11 1650
Циклон ЦН-11-600-4СП 10200 16300 1,11 1550
Циклон ЦН-11-700-4УП 13800 22000 1,5 2160
Циклон ЦН-11-700-4СП 13800 22000 1,5 2030
Циклон ЦН-11-800-4УП 18100 28900 2,27 2800
Циклон ЦН-11-800-4СП 18100 8900 2,27 2630
Циклон ЦН-11-900-4УП 22800 36600 2,28 3510
Циклон ЦН-11-900-4СП 22800 36600 2,28 3330
Циклон ЦН-11-500-6УП 10600 16900 1,3 1920
Циклон ЦН-11-500-6СП 10600 16900 1,3 1820
Циклон ЦН-11-600-6УП 15300 24400 2 2640
Циклон ЦН-11-600-6СП 15300 24400 2 2520
Циклон ЦН-11-700-6УП 20800 33100 2,67 3670
Циклон ЦН-11-700-6СП 20800 33100 2,67 3320
Циклон ЦН-11-800-6УП 27100 43300 3,82 4510
Циклон ЦН-11-800-6СП 27100 43300 3,82 4270
Циклон ЦН-11-900-6УП 34300 54900 5,55 5660
Циклон ЦН-11-900-6СП 34300 54900 5,55 5430
Циклон ЦН-11-1000-6УП 42600 67800 5,68 6400
Циклон ЦН-11-1000-6СП 42600 67800 5,68 6180
Циклон ЦН-11-500-8УП 14100 22600 2,33 2660
Циклон ЦН-11-500-8СП 14100 22600 2,33 2550
Циклон ЦН-11-600-8УП 20000 32800 2,64 4100
Циклон ЦН-11-600-8СП 20000 32800 2,64 3815
Циклон ЦН-11-700-8УП 28400 44000 3,56 6720
Циклон ЦН-11-700-8СП 28400 44000 3,56 6100
Циклон ЦН-11-800-8УП 36000 57600 5,9 7950
Циклон ЦН-11-800-8СП 36000 57600 5,9 7520

Конструктивные особенности циклонов ЦН 11

В зависимости от производительности по газу или от условий использования пылеуловителей производят циклоны одиночного (диаметр ЦН 11 от 200 до 2000 мм) или группового исполнения 2, 4, 6 и 8 циклонов (внутренний диаметр 300 до 900 мм). Групповые циклоны имеют камеру очищенного воздуха, в виде "улитки" или сборника, поэтому способны произвести очистку больших объемов газов. Одиночные циклоны ЦН имеют только "улитку".

Для работы циклонов типа ЦН 11 требуется непрерывная выгрузка пыли. Уровень пыли в бункере не должен превышать высоту плоскости.

Конструкция циклона ЦН 11 рассчитана на температуру до 400°С и разряжение (относится к давлению) 5 (500) кПа (кгс/м2). Циклоны могут быть как левого, так и правого исполнения. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны следует устанавливать перед вентилятором. В группе циклонов ЦН патрубки с выходом очищенного воздуха могут быть соединены сборным коллектором с выходом воздуха вертикально и группой улиток каждого циклона, объединенных общим фланцем.

Условное обозначение циклонов ЦН 11

  • Ц - обозначение циклона;
  • Н - обозначение конструкции НИИОгаза;
  • 11 - наклон входного патрубка относительно горизонтали (угол наклона в градусах);
  • цифры после тире: вначале обозначается внутренний диаметр цилиндрической части циклона ( в мм.); следующая цифра (после знака умножения) - количество циклонов в группе;
  • У - камера очищенного газа - "улитка";
  • С - камера очищенного газа - сборника;
  • П - пирамидальная форма бункера.

Циклоны ЦН-11, в зависимости от требований предъявляемых к очистке газа, могут иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступеней очистки, в сочетании с другими газоочистными агрегатами.

Основные параметры работы циклонов ЦН 11

1. Массовая концентрация пыли в очищаемом газе, г/м3:

  • для слабослипающихся пылей до 1000
  • для среднеслипающихся пылей 250

2. Температура очищаемого газа, 0°С до 400°С

3. Давление, кПа до 5

4. Коэффициент гидравлического сопротивления циклонов:

  • для одиночного исполнения 147
  • для группового исполнения
  • с "улиткой" 175
  • со сборником 182

Купить циклоны ЦН 11 вы можете в нашем электронном магазине через форму заказа, либо позвонив по телефону 8-800-700-17-43 в отдел сбыта. Транспортирование циклонов и другого котельно-вспомогательного оборудования осуществляется автотранспортом, ж/д полувагонами и речным транспортом. Котельный завод поставляет продукцию во все регионы России и Казахстана. Менеджеры отдела сбыта дают консультацию по всем вопросам подбора оборудования и рассчитывают стоимость доставки до вашего региона.
